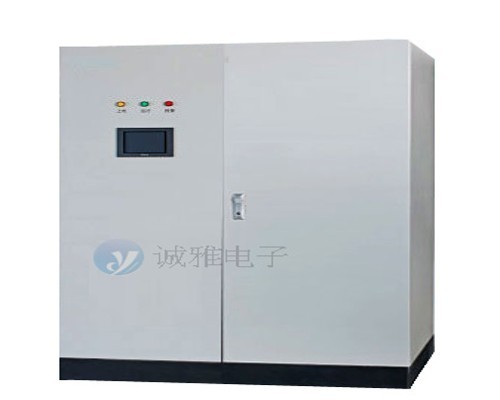

電池模擬電源

提示：點擊圖片可以放大

電池模擬電源視屏

電池模擬電源參數

21年品牌，逆變電源，變頻電源，定制設計，來樣加工，來圖加工，廠家直銷，正規發票，無縫售后

產品參數	電池模擬電源
交流電壓	380±15%，3Φ3W+G；
交流頻率	50Hz±3Hz；
交流諧波	≤3%；
交流因數	≥0.9；
直流電壓	24-800V DC；
直流電流	500A
直流峰值	700A，持續時間不小于60秒；
直流功率	250kW
峰值功率	350KW，持續時間不小于60秒；
電壓精度	≤0.1%FS；
電流精度	≤0.3%FS；
響應時間	≤5ms，（10%～90%突加載）；采用全數字DSP控制
切換時間	≤ 10ms，（-90%～90%切換）；
加載時間	≤ 10ms（10%-90%）；
直流紋波	≤0.2%；
運行模式	具備恒壓，限流、限功率運行模式；
模擬功能	電壓、電流、功率以及內阻均可編程設定，可通過這些參數設定模擬各種電池特性，方便用戶模擬各種電池測試需求；
模擬功能	具備模擬動力電池特征，可模擬電池的類型、串聯節數、并聯節數及SOC指標，從而全面模擬電池的輸出特性，包括了電池放電過程中電池內阻特性變化的過程。（模擬常規電池類型：錳酸鋰、鈷酸鋰、鉛酸蓄電池、磷酸鐵鋰和鎳氫電池，且可自定義用戶指定特種電池）；自動四象限運行切換
測試功能	測試內容：電池充電測試（恒流充電，恒壓充電，恒功率充電，階梯式脈沖充電）、電池放電測試（恒流放電，恒功率放電）、充放電過程中電壓、電流、溫度監測和過程中過充、過放保護監測
回饋功率	100%能量回饋；
電流失真	≤3%；
功率因數	≥0.9；
輸出電壓	342～418V（AC）
頻率范圍	47～53Hz
整機效率	≥94%；
系統隔離	內置工頻隔離變壓器；
觸屏顯示	不小于7寸液晶觸摸屏
外部通訊	RS485/以太網/CAN
本地操作	友好的人機界面：電壓、電流、內阻、功率、時間觸摸屏設定，精確度高
遠程操作	配備上位機軟件，可實現遠程操控?？蛇h程設置直流電源各項參數，控制電源運行、關閉，實時監控輸入輸出各參數狀態，實現復雜曲線模擬，實時記錄模擬過程數據，自動保存試驗測量數據

電池模擬電源介紹
電池模擬電源詳情

電池模擬電源專業知識下載：電池模擬電源工藝手冊.pdf

EVCS系列電池模擬器是專為新能源電動汽車行業的電機控制器、驅動電機、整車的測試試驗而開發的，用于替代動力電池，提供友好、低成本、精準的測試解決方案。 EVCS系列模擬器采用四象限PWM整流技術、雙向DCDC技術和純數字控制技術，具備輸出穩定精度高、瞬態響應迅速、能量雙向流動等特點，可模擬動力電池充放電等動態特性。同時具有RS485、CAN、以太網等遠程通訊接口，可以與上位機連接形成智能監控系統，實現對電池模擬器運行狀態的實時監控。電池模擬器可編輯設定不同電池類型、串并聯數，不同SOC等變量條件電池特性，直接調用錳酸鋰、磷酸鐵鋰的曲線特性。

電池模擬電源特點：

1、具有恒壓、恒流、恒功率等多種輸出模式。

2、具有自動壓降補償功能，自動補償線壓降。

3、采用PWM整流技術，功率因素>0.99，輸入諧波<3%，效率大于93%。

4、采用高速數字控制技術，輸出精度達到0.1%。

5、采用7寸觸摸屏操作、友好的人機界面。

6、輸出參數、保護參數可編程，可適用于不同類型設備測試。

7、內部器件采用施耐德、英飛凌等國際品牌，設備可靠性高。

8、具有多種操作接口、可實現遠程操作、無人值守以及嵌入測試系統。

9、采用模塊化設計，設備后期維護簡便。

10、一體式散熱通道設計、溫升低、運行可靠性高、使用壽命長。

11、多級濾波電路設計以及電磁干擾屏蔽吸收措施，保障設備可靠運行。
